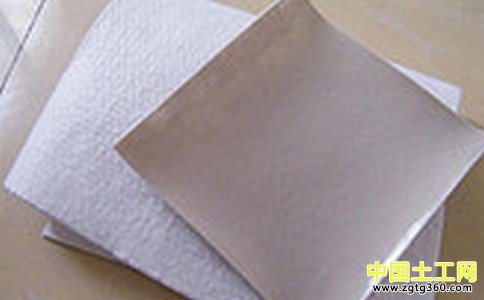

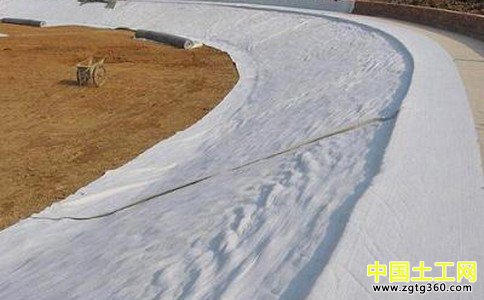

復合土工膜-保舉:當今復合土工膜接縫步驟及其存在的欠缺,復合土工膜現(xiàn)場鋪設時,接縫是防滲施工為要緊的工序.若接縫失當,接縫將會成為防滲體系的虛弱部位,感化滿堂防滲成效.所以接縫的品質操縱是渠道防滲品質操縱的要害之一.工程設計選用兩布匹一膜型聚乙烯(PE)復合土工膜,其中PE膜厚0.3mm,左右布匹沉各150g/m2,為長絲型非織造土工布匹(文中簡稱土工布匹).工場出產時,預留膜以及布匹分別的接邊.設計技術指標為:復合土工膜斷裂強度≥14KN/m,抗?jié)B壓力≥0.6MPa,土工膜的聯(lián)合強度不低于母材強度.接縫設計采取膜雙縫焊接、膜上部土工布匹縫合的接縫方法.

現(xiàn)場調查時覺察上述接縫步驟存在兩方面的欠缺:



①0.3mm厚PE防滲膜較薄,現(xiàn)場受風力、濕度、電壓、灰塵、下層平整度等多種要素的感化,膜焊接后存在燒洞、片面黏接強度過低等征象,現(xiàn)場采取熱焊槍修理成效并不抱負.提議利用0.5mm土工膜



②接縫處的土工布匹以及防滲膜之間是擺脫的、松懈的,受拉時,兩個不行同步變形,接縫的強度會低于母材(復合土工膜)的強度.為便于接縫和母材強度比較,尊從《土工布匹及其相關產物寬條拉伸實踐》GB/T 15788-2005的實踐步驟,對兩個實行了拉伸實踐.



實踐結局如下:接縫的斷裂強度(膜斷時強度)為5.1kN/m,母材(復合土工膜)斷裂強度為18.8kN/m,接縫的拉伸斷裂強度僅抵達母材強度的27%.《水利水電工程土工合并材伎應用技術范例》SL/T 225-98中條件,接縫強度不低于母材強度的80%,且試樣斷裂不得在接縫處,不然接縫不及格.上述實踐結局申明當今渠道防滲復合土工膜鋪設接縫強度過低,難以知足技術范例條件,提議布匹膜分別,分離鋪設以及施工,這么土工膜的強度布匹被毀壞,沒有二次加溫變成的老化,利用成效優(yōu)于土工布匹以及土工膜復合在一同的成效,且國際也不保舉復合后實行防滲施工.



土工膜接縫結合勘測,固然必要的是要留意土工膜價錢以及焊接步驟,這里不作詳明分析,首要是講步驟.

?

1、接縫結合步驟



1.1一布匹一膜接邊步驟:



(1)膜熱焊接,膜布匹、布匹布匹KS膠粘結



(2)膜膜、膜布匹、布匹布匹KS膠粘結



(3) KS膜膠粘結



1.2兩布匹一膜接邊步驟:



(1)膜熱焊接,膜布匹、布匹布匹KS膠粘結



(2)膜膜、膜布匹、布匹布匹KS膠粘結上述步驟接邊強度均大于母材強度80%以上,抵達施工技術規(guī)范SL/T225-98條件(接縫強度強制大于母材強度的80%且斷裂發(fā)生在母材上).



2、接縫品質勘測步驟



2.1 目測法



當采得膜以及膜熱焊接時,對全部的縫察看,若焊縫透亮,平均,無皺褶,無抽象,手剝離牢固,可目視為及格.當采得膜以及膜采得KS膠粘結,粘寬10cm,接縫不得有翹曲、凸起、脫膠、孔洞、蓬松、缺膠,剝離后毀壞發(fā)生在膠粘劑上,非粘結面.



2.2現(xiàn)場檢驗法



真空法:使用包含吸盤、真空泵和真空機的一套設置.勘測時將待測部位刷凈,涂胰子水,放上吸盤,壓緊,抽真空至負壓)0.02~0.03MPa,封閉氣泵.靜觀30s,看吸盤頂部透亮罩內有沒胰子水泡發(fā)生和真空表有沒降落,如有表白漏氣,應予搶救.



充氣法:焊縫為雙條,兩條之間留有約10mm的空腔.將待測段兩頭封死,插入氣針,充氣至0.05~0.2MPa (視膜后采得),靜觀30s,察看真空表,如氣壓不降落,表達不漏,接縫及格,不然應實時修理.



2.3抽樣考試法



約1000㎡得一試樣,干嗎拉伸強度實踐,條件強度不低于母材的80%,且試樣斷裂不得在接縫處,不然接縫品質不及格.



?



相關文章猜你喜歡：

---

土工膜焊接施工了解兩款機型足夠了

---
